系統用途

系統主要用于在線實時監測煤礦井下采空區、密閉區、巷道、工作面及火災區域內的甲烷、一氧化碳、二氧化碳、乙烯、乙炔、氧氣、氫氣、硫化氫、氨氣、丙烯、丙烷、氮氣（計算余量）等氣體組分濃度，以及溫度和濕度等信息，用于礦井井下采空區自然發火監測的成套技術設備。該系統主要功能是感知火情。通過研究采空區發火機理，重點研究可燃性標志氣體（甲烷、一氧化碳、二氧化碳、乙烯、乙炔、氧氣、氮氣、硫化氫、氨氣、丙烯、和丙烷等）的變化規律以及發火趨勢，通過激光光譜原理，實現對采空區發火標志性氣體的實時在線監測，并根據可燃性氣體發生發育的規律研究，可準確把、握采空區發火趨勢。

系統組成及功能特點

手機APP可實現遠程控制、數據查詢、信息階梯式分級發送、報警顯示

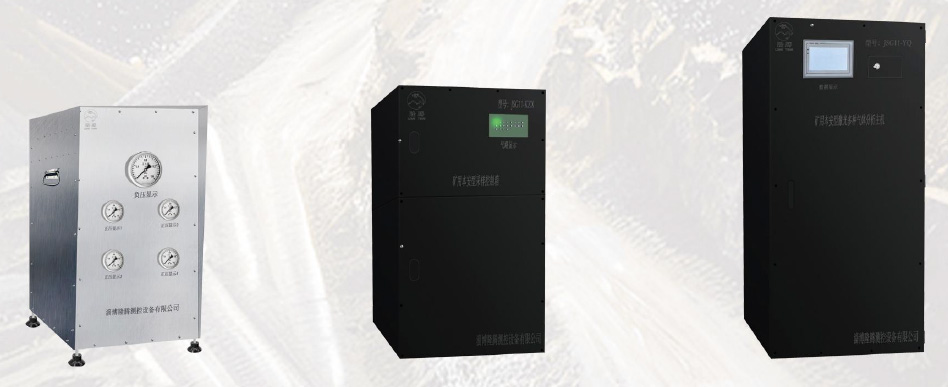

系統由JSG11-Z礦用本安型激光多種氣體分析主機、KJJ12（A）礦用本安型網絡交換機、KDW660/18B礦用隔爆兼本安型直流穩壓電源、JSG11-K礦用本安型采樣控制箱、煤礦井下束管輸氣泵站、計算機、監控軟件、UPS電源、數據庫服務器、煤礦用聚乙烯束管、束管分路箱、自動放水器、粉塵過濾器、煤礦用聚乙烯絕緣聚氯乙烯護套通信電纜、煤礦用阻燃通信光纜等組成。

數據采集功能：按時序自動控制取樣管切換功能。

分析功能：對氣體分析儀分析出的所有氣體成分，系統具有采集和顯示氣體種類、濃度等功能

調節功能：系統具有調節取樣管壓力調節功能

系統軟件功能：系統軟件具有操作權限管理功能；能顯示被測氣體相關信息數據，并且有趨勢分析功能；按取樣點和檢測參數為索引的存儲和查詢功能；報表、曲線等打印功能。

人機對話功能：系統具有人機對話功能，以便于參數新增、刪除、修改等。

系統還具備雙機切換功能、數據備份功能、備用電源功能、軟件自監視功能、軟件容錯功能、實時多任務功能等功能。

 使用環境

1.系統中用于機房、調度室的設備，應能在下列條件下正常工作：

a）環境溫度：15～30℃；

b)相對濕度：40%～70%；

c)溫度變化率：小于10℃/h，且不得結露；

d)大氣壓力：80kPa～106 kPa;

2.除有關標準另有規定外，系統中用于煤礦井下的設備應在下列條件下正常工作

a)環境溫度：0～+40℃;

b）平均相對濕度：≤95%（+25℃）；

c)大氣壓力：80kPa～106 kPa;

d)有爆炸性氣體混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體。

系統主要設備技術參數

JSG11-Z礦用本安型自然發火束管監測系統主站

1.供電電源（兩路共電不共地）額定工作電壓：DC12V～24V,最大工作電流：≤1.8A。

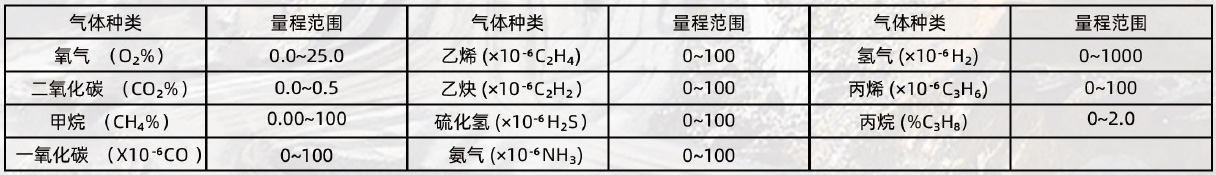

2.測量范圍、最小分辨率、分辨率

3.傳輸性能：

3.1與上級設備的通信：

a)數量：1路；

b)傳輸方式:全雙工，TCP/IP以太網電信號傳輸；

c)傳輸速率：100Mbps；d)信號電壓峰峰值：≤5V；

e)最大傳輸距離：50m(使用MHYV4×2×1/0.97mm礦用通信電纜)。c)傳輸速率：100Mbps；

3.2與下級的通信：

a)數量：2路；

b）傳輸方式：半雙工、RS485；

c)傳輸速率：2400bps；

d）信號電壓峰峰值：（2～12）V；

e）傳輸距離：1km使用（采用煤礦用通信電纜，單根截面積不小于1.0mm2）。

6.功能

a)主站具有7.0寸LCD液晶顯示屏，能夠按通道循環顯示采集信息，顯示內容包含測量數據實時值；

b)主站通過以太網接口與上級設備進行雙向傳輸，通過RS485與下級設備傳輸。

????淄博隆騰測控設備有限公司是JSG11煤礦自然發火束管監測系統的源頭生產廠家,隆騰JSG11煤礦自然發火束管監測系統以真誠取信譽，以優惠的JSG11煤礦自然發火束管監測系統價格，熱情的服務，回報廣大客戶。本廠主要產品有：束管、束管監測系統、水環式束管抽氣泵、無油無水束管抽氣泵、密閉區多參數監測系統、礦用本安型電動球閥、本安型氣體采樣器、本安型自動放水器、井筒防滅火系統等，產品暢銷全國，深受用戶好評。了解最新JSG11煤礦自然發火束管監測系統價格可以在我們網站http://m.y346.com 上留言，我們會在24小時內跟您聯系。
